歡迎進入河北中澳橡膠有限公司

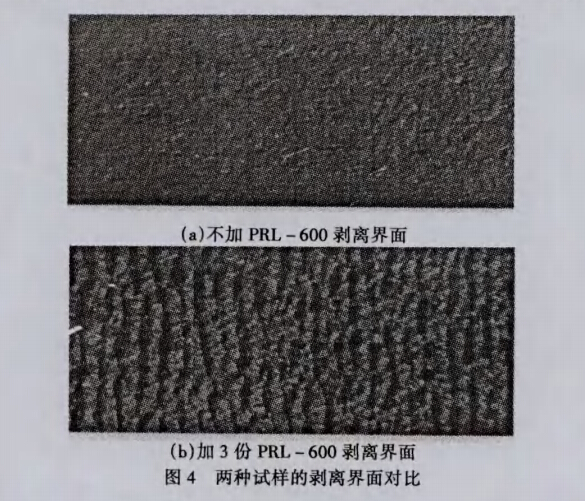

貼膠主要起著增加覆蓋膠與骨架材料之間粘合，避免覆蓋層起泡的作用，因而在材料配方設計上要優先考慮其粘合性能．合適的粘合劑搭配對粘合性能的提高尤為重要，比較經典的粘合體系為間甲白粘合體系，間苯二酚與亞甲基給予體在高溫條件下硫化交聯形成酚醛樹脂的體型網狀結構，以增加界面間的結合強度．但是，當其含量達到一定程度后，再增加粘合劑部分的作用已不大．要想進一步提高粘合強度，必須從其他途徑來考慮．本文通過對大量新型粘合增進劑的收集，發現PL一600粘合劑通過接枝技術為分子帶來高的極性，降低了共混組分界面張力，提高分散相在混煉過程中的混合均勻性，減少相疇尺寸，提高相間粘著力，保持共混體系相態穩定，使之在整個加工和使用過程中不發生宏觀的相分離．為了進一步探究PL一600粘合劑的添加對貼膠性能的影響，本文制作了兩種試樣，一種在貼膠配方中不加人PL一600粘合劑，另外一種在其中加入3份PL一600粘合劑，圖4給出了這兩種試樣的粘合界面的對比圖．從圖4中可見，在貼膠配方中加入3份PL一600粘合劑的試樣，剝離界面凸凹不平，這表明覆蓋膠與貼膠間的接觸非常牢固．分析認為，由于PL一600中的馬來酸酐單體因帶有可反應的雙鍵基團和極性較強的羧酸酐基團.這兩種基團在自由基的作用下不易自聚，是活性的官能團，這為整個化合物帶來了高極性，從而對不同物質界面間的粘合起到很好的補助作用,獲得了良好靜態及動態粘合性能.
本文源自http://www.vwua.cn/xwdt/378.html，轉載請注明出處。
(責任編輯：輸送帶http://www.vwua.cn)
